总线是计算机系统中不可或缺的核心组成部分，它作为连接各个功能部件的公共通信通道，承担着信息传递的重任。理解总线的概念、结构和工作原理，是掌握计算机组成原理的关键环节。本章将系统性地介绍总线的定义、分类、性能指标、仲裁方式以及标准接口等内容。
1. 总线的定义与功能
总线是一组能为多个部件分时共享的公共信息传输线路。这里的“分时共享”是总线的核心特征：在任意时刻，总线上只能有一对部件进行数据传输，但多个部件可以分时交替使用总线。其主要功能包括：
- 数据传输：在处理器、内存、I/O设备之间传送数据、地址和控制信息。
- 资源共享：为系统中的多个部件提供标准化的互联方式，简化系统设计。
- 错误检测与处理：部分总线系统具备校验机制，能检测传输过程中的错误。
2. 总线的分类
根据不同的分类标准，总线可以分为多种类型：
- 按所处位置分类：
- 内部总线（片内总线）：位于CPU内部，用于连接寄存器、ALU等部件。
- 系统总线（板级总线）：连接计算机主板上的CPU、内存和I/O接口等主要部件，是本章讨论的重点。

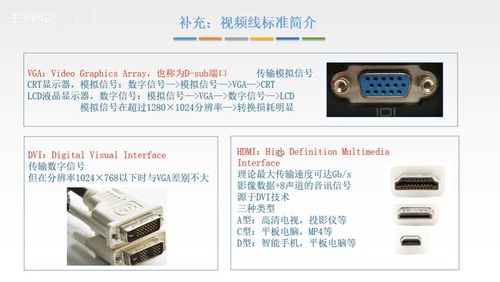

- 外部总线（通信总线）：用于连接计算机系统与外部设备（如打印机、扫描仪），通常遵循特定的接口标准（如USB、PCIe）。
- 按传输信息内容分类：
- 数据总线：双向传输，宽度（位数）决定了CPU与其他部件一次能交换的数据量，直接影响系统性能。
- 地址总线：单向传输（从CPU发出），宽度决定了CPU的寻址空间大小。
- 控制总线：传输各种控制信号（如读/写、中断请求、总线请求等），其信号线具体功能各异。
- 按时序控制方式分类：
- 同步总线：由统一的时钟信号控制操作，时序简单但速度受限于最慢的部件。
- 异步总线：采用握手应答机制（如请求、应答信号），设备速度可以不同，但控制较复杂。
3. 总线的性能指标
衡量总线性能的主要指标包括：
- 总线时钟频率：总线工作的时钟频率，单位通常为MHz或GHz。
- 总线宽度：数据总线的位数，如32位、64位。
- 总线带宽（传输速率）：单位时间内总线上能传输的数据总量，通常用MB/s或GB/s表示。计算公式为：带宽 = (总线宽度/8) × 时钟频率 × 每个时钟周期的传输次数。
- 总线复用：为了减少信号线数量，有时会让地址线和数据线在时间上分时复用同一组物理线路。
- 信号线数：地址、数据、控制线的总和，线数越多通常成本越高，但可能提升并行性。
4. 总线的仲裁与控制
当多个主设备（如CPU、DMA控制器）同时请求使用总线时，需要总线仲裁机制来决定哪个设备获得总线使用权。常见的仲裁方式有：
- 集中式仲裁：由一个中央仲裁器负责分配总线控制权。
- 链式查询（菊花链）：优先级由设备在链路上的物理位置决定，结构简单但灵活性差，且故障敏感。
- 计数器定时查询：仲裁器按计数顺序轮询设备，优先级相对均匀。
- 独立请求：每个设备有独立的请求和授权线，仲裁器根据优先级算法响应，响应快但控制线多。
- 分布式仲裁：没有中央仲裁器，每个设备自身具备仲裁逻辑，通过检测总线上的信息决定自身是否获得控制权。
总线控制还涉及总线通信的完整过程，通常包括四个阶段：
- 申请分配阶段：主设备提出总线使用请求，仲裁器进行裁决。
- 寻址阶段：获得使用权的主设备通过地址总线发出目标地址及相关命令。
- 传输阶段：主从设备之间进行数据交换。
- 结束阶段：释放总线控制权，以便其他设备使用。
5. 总线标准与实例
为了确保不同厂商设备的兼容性，形成了多种总线标准。常见的系统总线标准包括：
- ISA总线：早期的工业标准架构总线，速度较慢，已逐渐淘汰。
- PCI总线：外围组件互连总线，支持即插即用，曾是主流的标准扩展总线。
- PCI Express（PCIe）：采用高速串行点对点双通道连接，取代了PCI和AGP总线，是目前主流的系统总线标准。其性能通过“通道数×每通道速率”（如PCIe 3.0 x16）来描述。
6. 总线结构对系统性能的影响
总线的设计与组织方式直接影响整个计算机系统的性能、扩展性和成本。采用多总线结构（如CPU与高速缓存之间使用独立的本地总线，再通过桥接芯片连接到系统总线）可以缓解单一总线的带宽瓶颈，提升并发处理能力。
总线是计算机系统的“交通枢纽”，其设计需要在速度、成本、兼容性和扩展性之间取得平衡。随着技术发展，总线结构不断演进，从传统的并行总线向高速串行总线转变，以满足日益增长的数据传输需求。深入理解总线原理，对于分析和设计高效、可靠的计算机系统至关重要。
